Инженерные плоттеры HP PageWide XL — самые быстрые в мире широкие цветные страницы

Уж очень я какой-то идеальный получился.

К/ф «Москва слезам не верит»


Сергей Антонов, директор по научной работе, председатель Совета директоров Группы компаний АВТОНИМ.

Сергей Антонов, директор по научной работе,
председатель Совета директоров Группы компаний АВТОНИМ.

Компания Hewlett-Packard за год до выхода проттеров HP PageWide XL предупредила: «Ждите, печатники, бойтесь, конкуренты… мы идем в широкоформатную инженерную печать!»

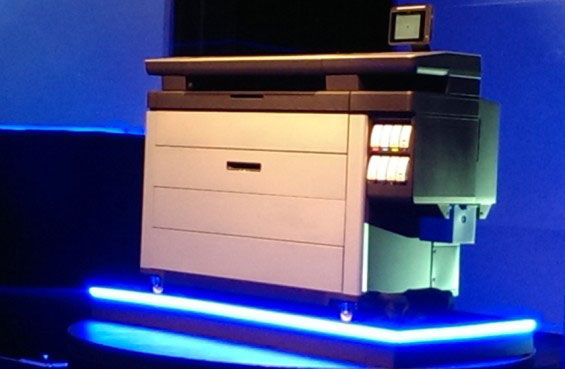

Новые плоттеры «живьем» я увидел весной 2014 года в Абу-Даби. Было незабываемое представление — под торжественную музыкальную композицию из темноты выплыл ярко подсвеченный плоттер в окружении балерин. Состоялось красивое шоу: была демонстрация быстро вылетающих из плоттера чертежей, схем, плакатов. Технических подробностей было тогда рассказано немного, отложили на потом. Все уехали заинтригованные.





И вот 20 апреля 2015 года в Барселоне наступил долгожданный момент близкого знакомства. Серьезные, умудренные опытом специалисты из разных стран исследовали каждый сантиметр аппаратов. Впечатляет! А сравнение характеристик с брендами — старожилами инженерной широкоформатной печати (OCE, KIP, XEROX, SEIKO …) рисует радужные перспективы для технологии HP PageWide XL.




Да и где это видано, что при скорости печати 30 страниц формата А1 в минуту на выходе получаются высококачественные цветные страницы стоимостью ниже черно-белых, полученных на самом скоростном инженерном LED-плоттере.

Итак, по порядку.

HP PageWide XL новейшая технология, проверенная опытом десятилетней работы

Плоттеры HP PageWide XL – это оборудование нового поколения инженерных машин с большой историей развития, начало которому положено в 2006 году. В разработку данного проекта были вложены большие деньги, участвовало несколько сотен специалистов, тестирование происходило также в типографиях более чем двухсот клиентов. Были отпечатаны сотни тысяч квадратных метров тестов на разных печатных носителях. Убедиться, что HP PageWide XL — отлаженная, проверенная на надежность и испытанная десятилетним опытом технология, поможет врезка о истории создания и развития.


История создания и развития: надежность, доказанная временем

Ничто не появляется ниоткуда, гениальным решениям и озарениям предшествует определенный опыт или опыт других разработчиков. Естественно, и у технологии HP PageWide есть предшественники.

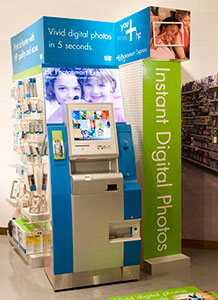

Ее истоки заложены почти десять лет назад в 2006 году. Именно тогда были разработаны первые фотокиоски для розницы, в которых были три неподвижных печатающих блок


а. В них подавались чернила для печати фотографий. Эти аппараты были популярны в Америке и Европе.

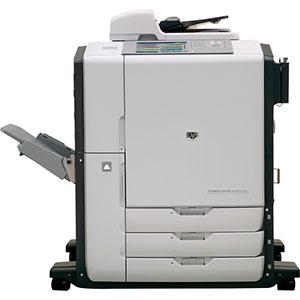

В 2007 году вышла в свет известная технология Edgeline, внедренная в систему цифровой струйной печати.


Главные элементы технологии Edgeline это набор печатающих головок, расположенных во всю ширину листа плюс оптимизированные, интеллектуальные, самокалибрующиеся системы: чернила носитель движение бумаги под печатающей головкой. Ресурс бесконтактных печатающих головок Edgeline до 2 млн страниц книжного формата, что позволило к 2014 году напечатать 7 млрд страниц.

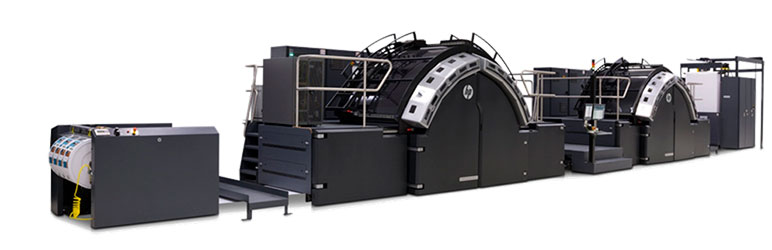

В 2010 году выходит в свет типографское оборудование на основе технологии HP InkJet Web Press. Это профессиональные

машины для печати в промышленных масштабах. Скорость печати более 100 м/мин (например, для HP InkJet Web Press T350 скорость составляет 183 м/мин). Машины обладают высокой надежностью, имеют 200 печатающих блоков. К 2014 году было напечатано 50 млрд страниц. Сейчас на этих машинах ежегодно печатается более 4 млрд страниц.

В 2012 году компания Hewlett-Packard анонсировала серию HP OfficeJet Pro X для малоформатных принтеров (а в 2014 году вышли HP OfficeJet Enterprise X). Благодаря принтерам OfficeJet, технология PageWide стала широко известна, приобрела популярность у офисных и торговых работников.


На сегодняшний день в мире продано 500 тыс. принтеров. У лазерных принтеров отвоевано 15% рынка, в России в 2015 году доля приближается к 17%. Здесь полностью интегрированный блок для 4-цветной печати. Уже отпечатано более 2 млрд страниц.



HP OfficeJet это новое поколение настольных принтеров с инновационной технологией HP PageWide, которая быстро завоевала мировую популярность. За свое бысродействие принтеры HP OfficeJet Pro X были занесены в «Книгу рекордов Гиннеса». Технология HP PageWide предоставляет профессиональное качество цветной печати, обеспечивает в два раза большую скорость печати и в два раза меньшую стоимость отпечатка по сравнению с лазерными принтерами.

Наконец, после окончательной отладки технологии на «маленьких» принтерах, настала очередь выхода в свет технологии для «больших» широкоформатных инженерных систем. Однако следует отметить, что доработка технологии PageWide для линейки печатающих головок с ширины 297 мм до 1016 мм началась еще в 2009 году. В разработках участвовало более 200 инженеров (механики, электрики, сервис-инженеры, технологи, программисты…), а в тестировании более 200 заказчиков; было разработано более 150 прототипов от стендовых испытаний печатающей головки до полнофункционального устройства; зарегистрировано более 100 патентов для проверки основных компонентов принтера печатающей головки и устройства подачи. Было отпечатано более 2,5 млн страниц.






Описанная история разработок вселяет уверенность в продуманности и надежности технологии в применении ее для широкого формата под суббрендом HP PageWide XL.

Технология PageWide — это печать всей страницы в один проход. Вся линейка моделей принтеров базируется на однопроходной технологии. Неподвижная печатающая головка, составленная из восьми одинаковых печатающих модулей HP 841 PageWide XL (C1Q19A), перекрывает всю полосу печати шириной 40 дюймов (101,6 см). Бумага движется под ними, что обеспечивает чрезвычайно высокую скорость печати (рис. 1).

Рис. 1

Каждая из восьми печатающих головок HP 841 PageWide XL имеет ширину 5,08 дюйма (12,9 см), четыре цвета — CMYK (голубой, пурпурный, желтый, черный) и по 1200 сопел на один дюйм на каждый цвет — в сумме 25 344 сопла в модуле (рис. 2).

Бегунок чистящей головки делает чистку после отпечатки каждых 500 страниц, на чистку уходит меньше минуты.

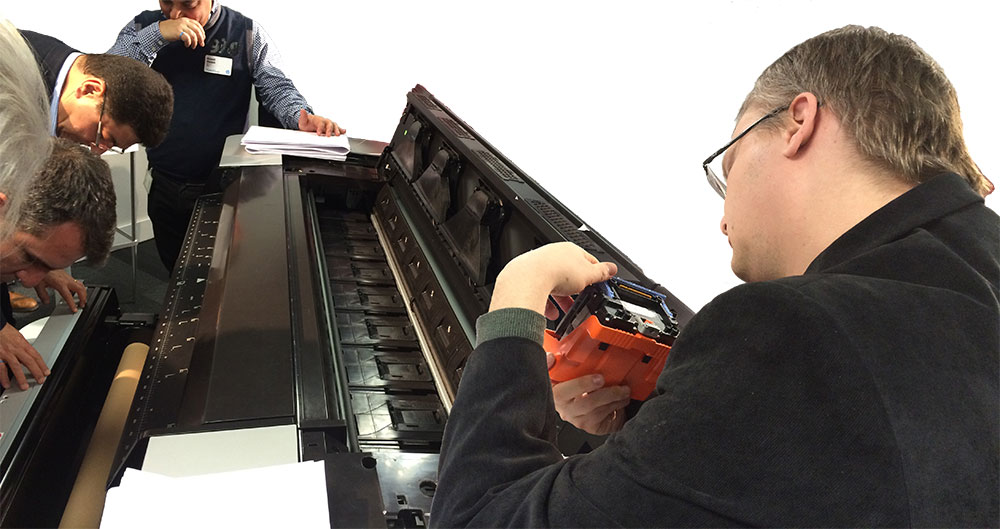

В случае выхода из строя одного из восьми модулей он легко заменяется пользователем — необходимости в вызове сервисного инженера нет.

Рис. 2

Надежность и длительность эксплуатации обеспечивает возможность прокачивать через головку 32 литра чернил, хотя из опыта эксплуатации струйных термоголовок можно сказать, что реально головки пропускают чернил гораздо больше, чем обычно заявляет Hewlett-Packard в официальных характеристиках плоттеров.

Рекомендуемая нагрузка печати — 64 тыс. м2 в месяц, или 128 км, если печатать на носителях шириной 24 дюйма. Комплект головок рассчитан на пробег более 700 км, то есть можно запечатать дорожку шириной 61 см и длиной от Москвы до Санкт-Петербурга.

Ресурс черно-белой печати принтера составляет более 730 тыс. м2.

Очистка головок автоматизирована, при этом имеется несколько датчиков, которые отслеживают работоспособность сопел. Регулировку и калибровку обеспечивает встроенный денситометр. В результате эта замкнутая система управления гарантирует качество и равномерность печати.

Для достижения высокой скорострельности чернил из сопел и обеспечения максимальной производительности для печатающих головок HP 841 PageWide XL были разработаны специальные пигментные чернила HP PageWide XL. Они дают яркие цвета, высокую оптическую плотность, глубокий черный цвет и четкую градацию серого цвета даже при печати на бумаге без покрытия.

Состав чернил позволил увеличить промежуток времени между автоматическими очистками головок до 500 страниц. Испытания по стандарту ISO 11798 (сертификация методов обеспечения стойкости и долговечности) показали, что чернила по всем параметрам соответствуют показателям свето-/водоустойчивости.

Новые печатающие головки и чернила обеспечивают поразительную точность попадания капель в цель, которую можно сравнить с точностью попадания копья в круг диаметром 20 см при метании его копьеметателем с расстояния более одного километра (рис. 3).


Рис. 3

Предлагается полное законченное решение всего процесса печати. Оптимизирован весь технологический и организационный процесс, рабочий процесс печати спроектирован как замкнутая автоматизированная система управления. В автоматическое устройство очистки встроены датчики, отслеживающие состояние сопел, а также денситометр, предназначенный для калибровки цвета и регулировки печатающей головки. Настройка и очистка выполняются автоматически без участия оператора.

О выходе новой технологии компания Hewlett-Packard объявила задолго (1,5 года) до поступления оборудования в продажу. Это связано с тем, что в большинстве случаев решение о приобретении подобного оборудования принимается в течение нескольких месяцев, а иногда и дольше. Необходимо было подготовить рынок, проинформировать его о достоинствах и перспективах данной технологии.

Инженерные плоттеры HP PageWide — это технология уже третьего поколения, которая является собственной запатентованной разработкой специалистов Hewlett- Packard.

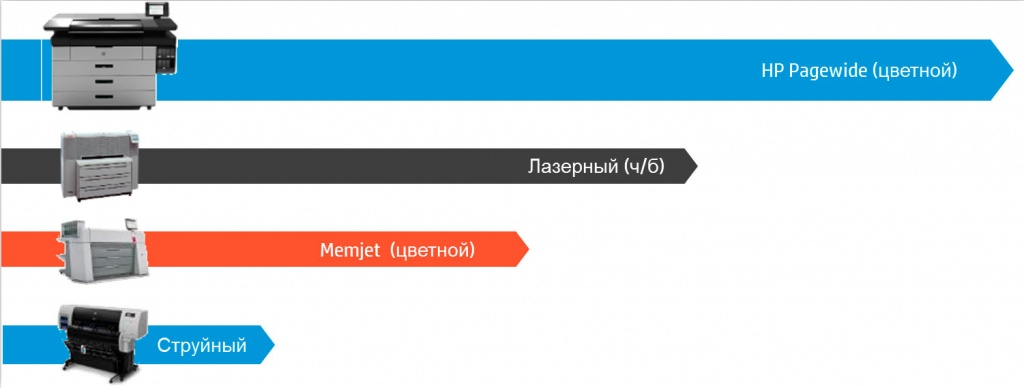

На рис. 4 наглядно представлено соотношение скоростных характеристик основных технологий печати. HP PageWide на 60% быстрее черно-белой LED-технологии и вдвое быстрее цветной однопроходной технологии печати Memjet.


Рис. 4

Hewlett Packard предлагает линейку инженерных плоттеров, ориентированных на разные потребности пользователей. Плоттеры грамотно ранжированы по скорости печати, стоимости отпечатка и по цене аппаратов.

При этом очевидно, что в ценообразовании в данном случае отталкивались не от стоимости производства печатающих головок, а от сложившихся на рынке цен для инженерных широкоформатных плоттеров. Деление на семь моделей производилось, исходя из требуемых потребительских свойств оборудования. Стоимость получения желаемых характеристик плоттеров зависит от стоимости комплектующих аппаратного обеспечения. Например, в HP PageWide 4000 (MOV01A) используются процессор Intel Core i3, память 8 Гбайт, жесткий диск 1x500 GB HDD, а в HP PageWide 8000 (CZ309A) — процессор Intel Core i7, память 16 Гбайт, два жестких диска (1x128GB SSD и 1x500 GB HDD) и т.д.

Сердце принтера — печатающая головка — имеет, как описано в начале статьи, многолетний опыт эксплуатации, а следовательно, отлаженную технологию изготовления. Она одинаково подходит для всех моделей плоттеров PageWide, цена которых различается в разы.

Запас рыночной прочности по цене у этой технологии большой, поэтому она легко может противостоять любым ценовым войнам конкурентов и будущим разработкам конкурирующих брендов. Компания Hewlett-Packard славится тем, что никогда не останавливается в своем развитии на достигнутом успехе. При существующем сегодня большом отрыве от конкурентов компания будет уходить от них в развитии технологий печати с каждым годом всё дальше и дальше.

Рынок инженерных плоттеров можно условно разделить по параметрам скорости и объема печати. Сделаем приблизительную сегментацию некоторых моделей известных брендов на российском рынке.

1. Низкий объем печати и низкая цена оборудования:

OCE PW 340 — 4 А1/мин (ч/б);

XEROX 6705 — 5 А1/мин (ч/б);

OCE PW 360 — 6 А1/мин (ч/б);

RICOH W3601 — 6,4 А1/мин (ч/б).

В этом сегменте находятся в основном черно-белые плоттеры, а цветные имеют очень низкую скорость печати. Например, OCE CW300 один лист формата А0 печатает больше минуты.

2. Низкий объем печати и высокая цена оборудования:

OCE CW 550 — 1,5 А1/мин (в цвете) и 2,8 (ч/б);

OCE CW 650 — 3,5 А1/мин (в цвете) и 3,75 А1/мин (ч/б);

OCE PW 750 — 4,7 А1/мин (ч/б);

XEROX 6279 — 9 А1/мин (ч/б);

RICOH W5100 — 10 А1/мин (ч/б).

В этом сегменте цена выше и цветных принтеров (пусть и с небольшими скоростями) больше. Себестоимость производства позволяет присутствовать здесь многим брендам.

3. Большой объем печати и высокая цена оборудования:

KIP C7800 — 6 м/мин (в цвете) и 7,2 м/мин (ч/б);

XEROX IJP 2000 — 9 м/мин (в цвете);

OCE CW 900 — 9 м/мин (в цвете);

OCE PW 900 — 13 м/мин (ч/б).

В этом сегменте два цветных плоттера, имеющих скорость 9 м/мин, основаны на однопроходной технологии печати Memjet.

В реальности в первом и втором сегментах на рынке присутствует огромное количество моделей и брендов плоттеров. С учетом снятых с производства, но еще функционирующих, их количество исчисляется тысячами. Для полной классификации выбранных двух параметров недостаточно — чтобы составить исчерпывающую картину, необходимо учитывать многие параметры: качество, удобство работы, автоматизация и интеграция в производственный процесс, ресурс печатающих головок и т.д.

Первым двум сегментам Hewlett-Packard уделил повышенное внимание и выставил альтернативу из шести моделей — три принтера (HP PageWide XL 4000HP PageWide XL 4500HP PageWide XL 5000) и три многофункциональных устройства (МФУ HP PageWide XL 4000HP PageWide XL 4500HP PageWide XL 5000).

В третьем сегменте, безусловно, полное господство имеет плоттер HP PageWide XL 8000 (23 м/мин, характеристики приведены далее).

Можно утверждать, что Hewlett-Packard изобрел плоттеры HP PageWide XL 8000, которые по своим характеристикам относятся к высшему представительскому классу и не имеют достойных конкурентов. Остальные шесть моделей плоттеров и МФУ можно классифицировать как бизнес-класс. На сложившемся рынке инженерных широкоформатных принтеров сейчас присутствуют только плоттеры, которые по своим характеристикам в основном соответствуют эконом-классу, и несколько моделей — бизнес-классу.

Сейчас, чтобы HP PageWide XL присутствовал на рынке, приходится формировать цены, спускаясь в более низкий класс, ориентируясь на сложившийся менталитет экономии, который надо менять. Качественные, надежные небоскребы, не падающие космические корабли, высокоточные ракеты и автомобили бизнес-класса можно спроектировать и построить, только имея инструментарий высшего премиум-качества.



Инженерные плоттеры HP PageWide XL — самые быстрые в мире широкие цветные страницы

Портфолио плоттеров HP PageWide XL

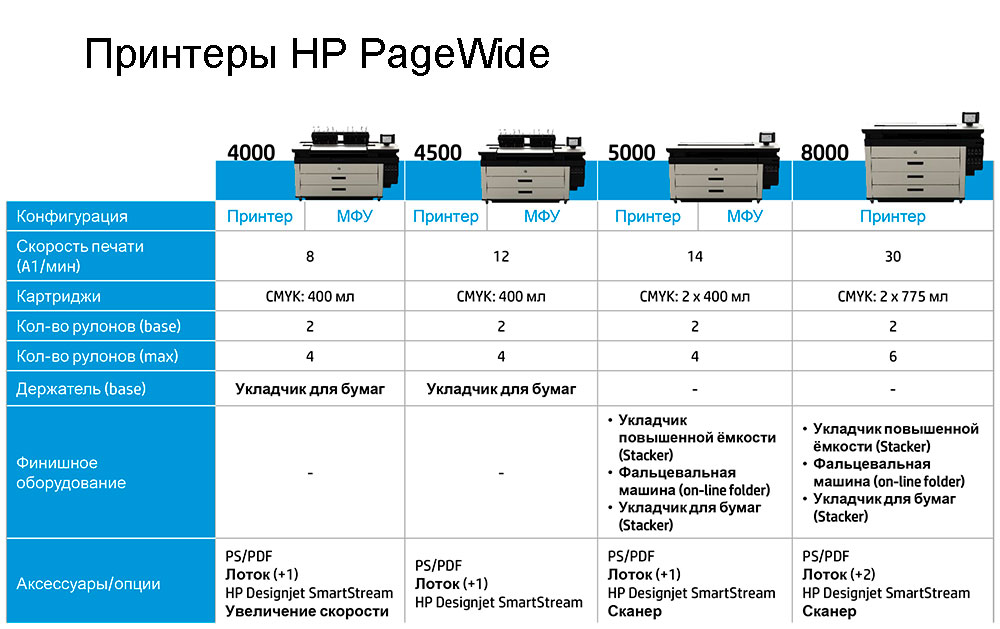

На приведенной на рис. 5 схеме представлены все семь моделей, четыре принтера и три МФУ.


Рис. 5

Главным отличительным параметром всех моделей является скорость печати. У каждой серии моделей PageWide XL она одинакова для цветных и черно-белых рисунков, постоянна для всех видов запечатываемых материалов. Например, для принтера и МФУ серии HP PageWide 5000 скорость печати для носителей печати разных видов, плотностей будет 14 А1/мин (8,5 м/мин), а для HP PageWide 4500 равна 12 А1/мин (7,3 м/мин).

От производителя все плоттеры поступают только с одним активированным лотком бумаги, в котором два рулона. Далее можно активировать еще лоток, так что в сумме будет четыре рулона, а для PageWide 8000 можно активировать два лотка — в работе будет шесть рулонов. В документации длина рулона заявлена в 175 м, но вполне умещаются рулоны длиной по 200 м.

Отметим общие характеристики для всех моделей:

· чернила пигментные CMYK (голубой, пурпурный, желтый, черный)

· разрешение печати — 1200х1200 dpi;

· минимальная ширина линии — 0,02 мм;

· точность линии — +/- 0,1%;

· средний срок службы печатающей головки — 32 л;

· гарантия на печатающую головку — 10 л или 12 месяцев;

· ширина рулона — от 279 до 1016 мм;

· длина рулона — до 200 м;

· диаметр рулона — 177 мм;

· ширина печати — до 1000 мм;

· время прогрева — не требуется;

· плотность запечатываемого материала по документации — от 70 до 200 г/м2. (на практике уже были опробованы меньшие плотности, в частности 60 г/м2, отпечатки показали отличный результат, четкость линий и хорошую адгезию);

· первая страница выходит через 20 секунд после выхода из режима ожидания;

· гарантия — 1 год.

Следует отметить, что печатающая головка (C1Q19A, HP 841), чистящий картридж (Web Wipe F9J48A, HP 841) и контейнер для картриджей (F9J47A, HP 841) — одинаковые и подходят для всех моделей HP PageWide XL. Далее приводятся схематичное наглядное описание аппаратов и описание их различий.


Рис. 6

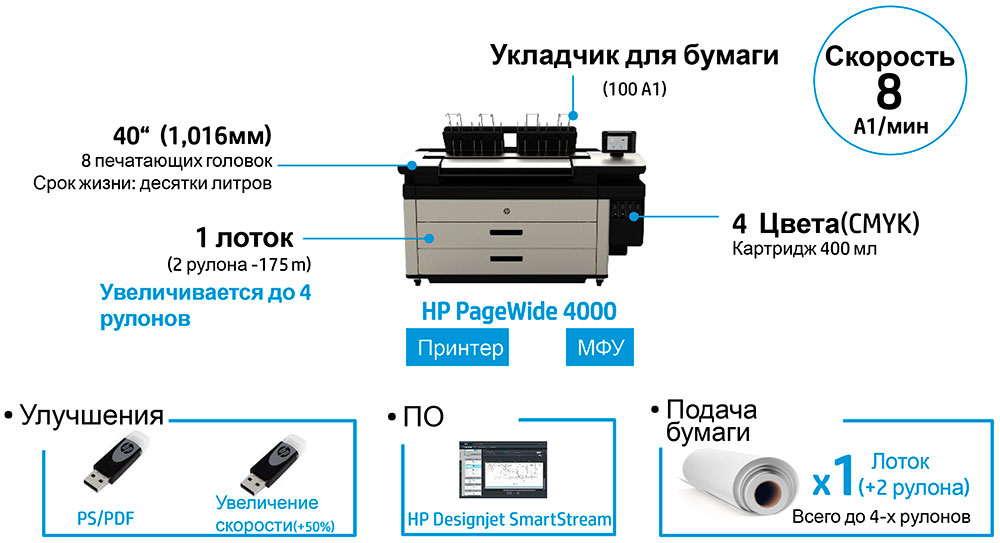

HP PageWide 4000 XL — самая младшая модель в линейке

(принтер: артикул MOV01A; МФУ: артикул MOV02A).

Ее основные характеристики показаны на схеме, приведенной на рис. 6. Как уже отмечалось ранее, все плоттеры поставляются в стандартной комплектации с одним активированным лотком на два рулона бумаги.

Следует обратить внимание на дополнительные опции:

1. Комплект обновления (HP PDF/PS upgrade, CZ317A) для языков управления принтером — флэшка с Adobe PostScript 3, Adobe PDF 1.7, TIFF, JPEG (с обновлением PS/PDF). Языки управления HP-GL/2, PCL 3 Win включены по умолчанию.

2. Предусмотрена замечательная опция HP PageWide Speed Upgrade (K5H73A) для увеличения скорости печати на 50%. Эта опция представляет собой следующий шаг к расширению и дальнейшему развитию бизнеса, когда объемы заказов будут увеличены. С помощью этой опции скорость печати увеличивается до 12 А1/мин.

Кроме того, для крупных предприятий, которые имеют много подразделений, разбросанных по территории, и приобретают несколько плоттеров, HP PageWide Speed Upgrade (K5H73A) является удобным мобильным инструментом для увеличения объема печати в авральные периоды. Когда требуется срочно сдать проект, можно обратиться в соседний отдел за скоростной опцией — «флэшкой-выручалочкой».

Дополнительное программное обеспечение HP SmartStream Preflight Manager (L3J69AAE) и HP SmartStream Print Controller for HP PageWide XL 4000/4500 series (L3J76AAE) дает возможность оптимизировать производственные процессы и повысить эффективность работы оператора.

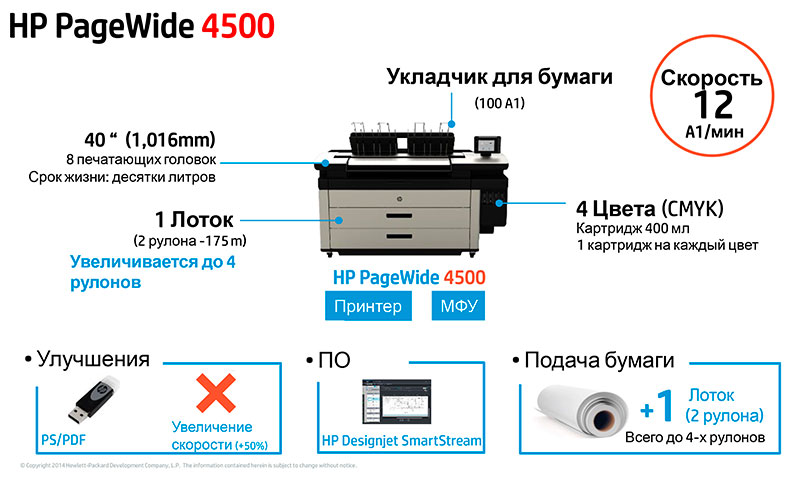

Для моделей HP PageWide 4500 XL (принтер: артикул CZ313A; МФУ: артикул CZ312A) главным отличием от предыдущих является повышенная скорость печати — до 12 А1/мин (7,3 м/мин). Дальнейшее повышение скорости за счет подобной опции (Speed Upgrade, K5H73A), как в 4000-й модели, не предусмотрено.

Стоит иметь в виду, что покупка сразу PageWide 4500 обойдется дешевле, чем если приобрести HP PageWide 4000 XL плюс Speed Upgrade (K5H73A). В последнем варианте она сравняется по цене с более скоростной моделью HP PageWide 5000 — это плата за удобство, мобильность и перспективы развития бизнеса от малых объемов к большим тиражам печати.

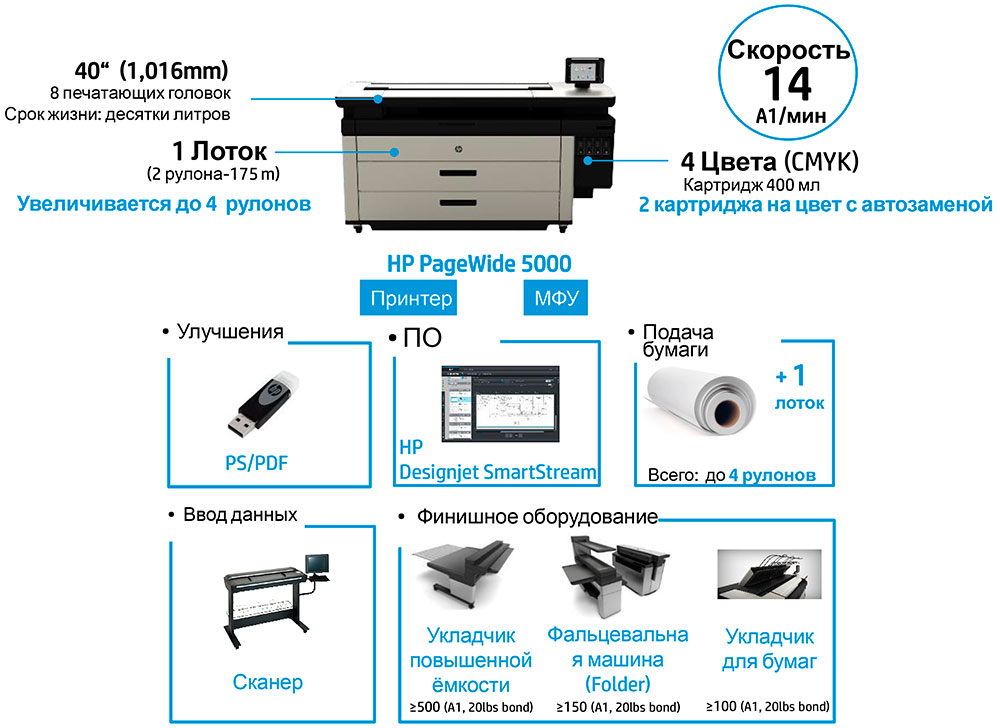

Инженерные плоттеры серии HP PageWide 5000 XL — это уже высокоскоростные плоттер (артикул: CZ310A) и МФУ (артикул: CZ311A).

Здесь уже желательно иметь укладчик с повышенной емкостью HP High Capacity Stacker (CZ319A) и онлайн-фальцовщик HP High Capacity Folder (K5H75A).

При такой скорости (14 А1/мин; 8,5 м/мин) требуется и запас чернил, поэтому предусмотрена двойная подача чернил с автоматическим переключением, когда картридж заканчивается. Замену картриджа можно делать, не останавливая процесс печати (рис. 7).


Рис. 7

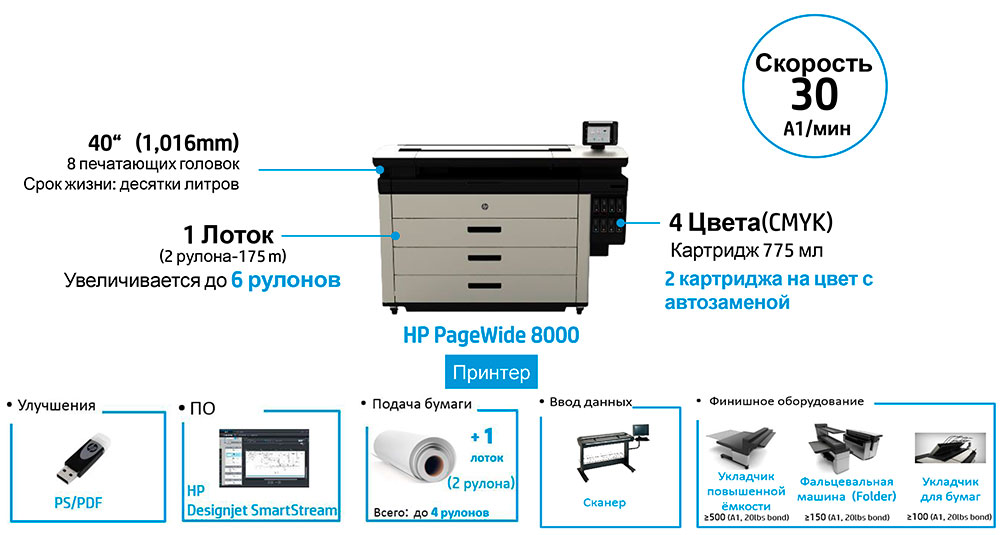

HP PageWide XL 8000 — флагман технологии PageWide.


Рис. 8

Плоттер имеет самую большую скорость в семье моделей — 30 А1/мин или 23 м/мин (рис. 8).

У него:

  • 8 печатающих головок;
  • ресурс печатающей головки – 32л;
  • разрешение печати – 1200х1200 dpi;
  • 6 рулонов подачи (автоматическая смена рулонов);

Печать отдельных страниц производится через очень короткий промежуток времени (не более 0,15 с). Визуально страницы выходят одна за другой как непрерывная полоса. Автоматическое переключение между загруженными рулонами в лотках занимает не более 5 с.

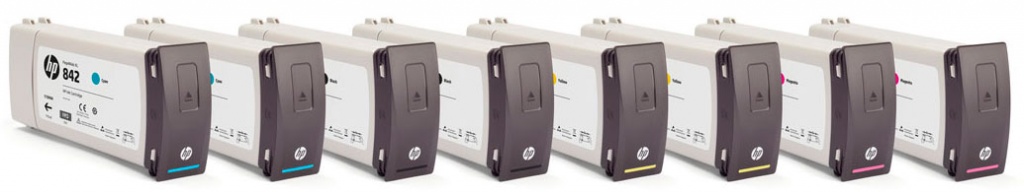

В плоттере восемь картриджей емкостью по 775 мл (рис. 9) — по две штуки каждого цвета CMYK. У PageWide есть функция автоматического переключения подачи чернил с опустевшего картриджа на полный. Оператор постоянно видит на экране информацию об объеме оставшихся чернил. При этом он может заменять пустой картридж без остановки печати, то есть можно сказать, что у PageWide поток чернил «бесконечен». Да и объем чернил одного цвета, постоянно находящийся в плоттере, немаленький (775х2 = 1,55 л), а суммарный равен 6,2 л.


Рис. 9

В PageWide шесть рулонов с возможностью намотки по 200 м каждый, то есть можно сразу зарядить 1200 м, рулоны переключаются автоматически (на это требуется не более 5 с). Это большое подспорье в работе оператора.

Расход чернил для чертежей на бумаге без покрытия при 5-процентном заполнении равен 0,35 мл/м2. Исходя из средней стоимости черного картриджа емкостью 775 мл в 200 долл., мы получим цену 1 м2 черно-белых чертежей в 0,09 долл. (200/775*0,35). Средняя цена квадратного метра составит 5 руб.

На постерах при 40-процентном заполнении цветными чернилами расход равен 1,5 мл/м2, для постеров расчет делается посложнее, так как стоимость цветных и черных чернил различается. Тем не менее цена получается также очень привлекательной — 0,4 долл. за 1 м2.

Благодаря разработанным специально для PageWide пигментным чернилам, достигается отличная передача оттенков серого и ярких цветов, а получаемые влаго- и светоустойчивые отпечатки даже на бумагах без покрытия дают возможность использовать их в работе в неблагоприятных погодных условиях: влажных помещениях, при перепадах температур. Строители могут пользоваться чертежами, схемами под открытым небом.

Время печати сокращается вдвое благодаря сверхбыстрому процессору Intel Core i7, встроенному управлению PDF-файлами и программному обеспечению HP SmartStream.

Плоттеры могут печатать линии с минимальной шириной 0,02 мм и высокой точностью (+/- 0,1%). В результате получаем четкость линий, отличную детализацию, равномерную передачу градации серого, которая превосходит результаты лазерных принтеров. Были проведены анонимные опросы, в ходе которых клиентам, инженерам, конструкторам давали отпечатанные чертежи, карты, постеры на лазерных плоттерах и на PageWide. Они смотрели их на просвет, сравнивали оптическую глубину черного цвета, точность линий, качество визуального восприятия, равномерность заполнения площади. В результате все отдали предпочтение качеству печати PageWide-плоттеров.

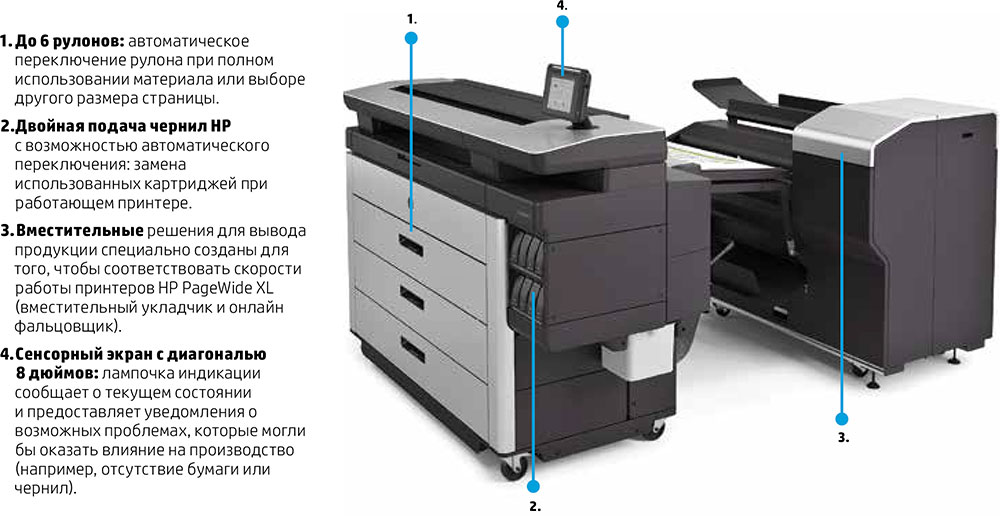

Hewlett Packard предлагает полное, законченное решение по оборудованию: принтер-сканер-стэкер-фолдер. Двусторонняя связь между принтером и укладчиком продукции/онлайн-фальцовщиком обеспечивает надежную работу.

Онлайн-работа укладчика продукции и фальцовщика разгружает оператора от многих лишних телодвижений. Большой запас рулонов (максимально — шесть рулонов для HP PageWide XL 8000 с возможной суммарной длиной до 1200 м) и дублирующий двойной запас чернил с автоматическим переключением между ними обеспечивают удобство и простоту управления (рис. 10).



Рис. 10

Программное обеспечение HP SmartStream

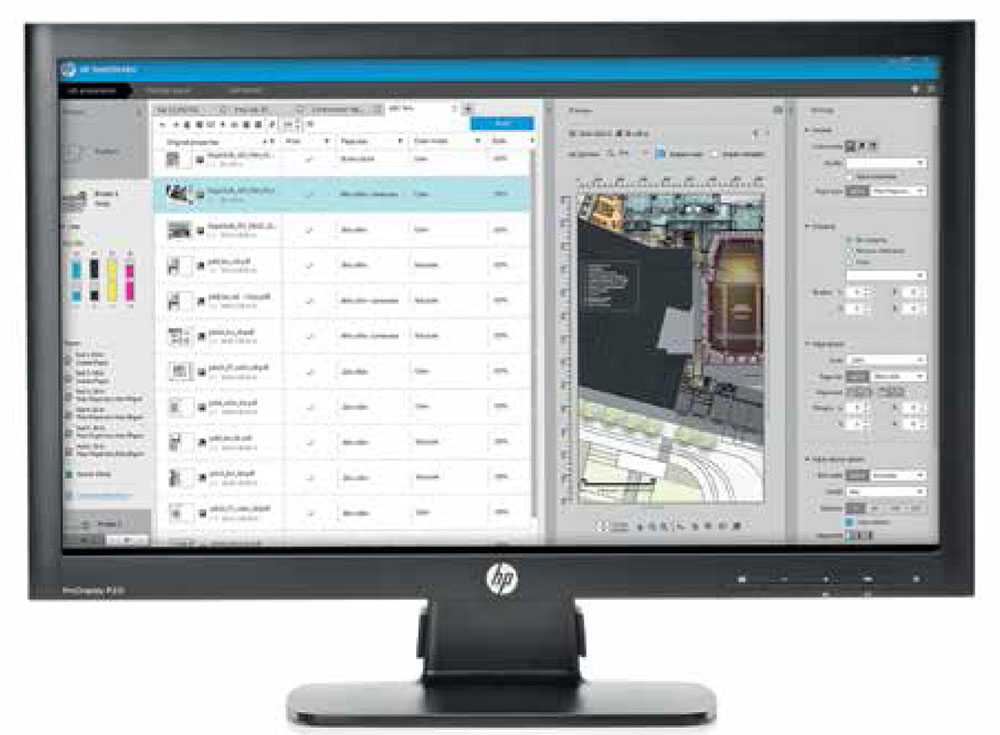

Для оптимизации и повышения эффективности работы разработано специальное программное обеспечение HP SmartStream, которое дает возможность консолидировать производственные процессы.



Рис. 11

С помощью технологии HP Crystal Preview Technology на экране отображается точное изображение, которое будет получено при печати (рис. 11). Предварительный просмотр демонстрирует точные цветовые оттенки будущего отпечатка. Настройки можно корректировать в интерактивном режиме.

За счет функций оптимизированного размещения изображений сокращается расход бумаги.

На экран выдается подробная информация о состоянии принтера, уровне чернил, о загруженном печатном носителе, а также о состоянии заданий — очередь и история заданий.

Программное обеспечение SmartStream определяет скрытые слои, отсутствующие шрифты, при необходимости автоматически убирает белые поля вокруг изображения.

ПО SmartStream:

- поддерживает многопользовательский режим, при этом не требуется покупать лицензию на каждое рабочее место — достаточно приобрести одну на компанию;

- работает с широкоформатными принтерами Z6200/6600/6800, T3500, T7200 и всеми моделями HP PageWide;

- поддерживает управление фолдером;

- обеспечивает удобное управление многостраничными заданиями с помощью функций фильтрации и управления.

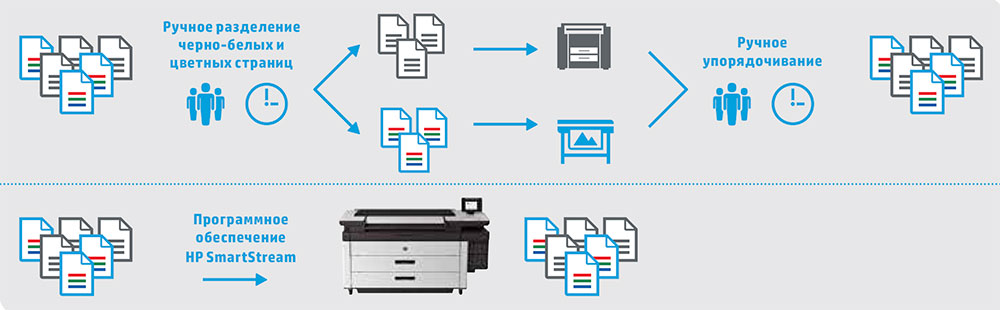

При производстве смешанных черно-белых и цветных копий экономится 50% времени. Автоматически определяется формат бумаги и ее тип (цветная или монохромная). ПО SmartStream сокращает объем ручных операций, когда надо на входе разделять страницы на черно-белые и цветные, а на выходе вручную упорядочивать их для брошюрования (рис. 12).


Рис. 12

Сфера применения

PageWide-технология позволяет печатать на многих видах материалов — это бумаги без покрытия, с покрытием, полипропилен, матовая полипропиленовая пленка, матовые и глянцевые сатиновые бумаги для постеров и т.д. Новая технология дает возможность печатать графически насыщенные материалы на недорогой фотобумаге. PageWide-печать характеризуют высокая производительность печати, долговечность, стойкость к влаге и выцветанию.

Сфера применения PageWide-технологии чрезвычайно широка: задачи систем автоматизированного проектирования (рис. 13); географические информационные системы; архитектура; машиностроение; строительство; нефтегазовая отрасль; городские коммунальные службы; государственный сектор; поставщики полиграфических услуг; копировальные салоны; проектные институты и т.п. (рис. 14).

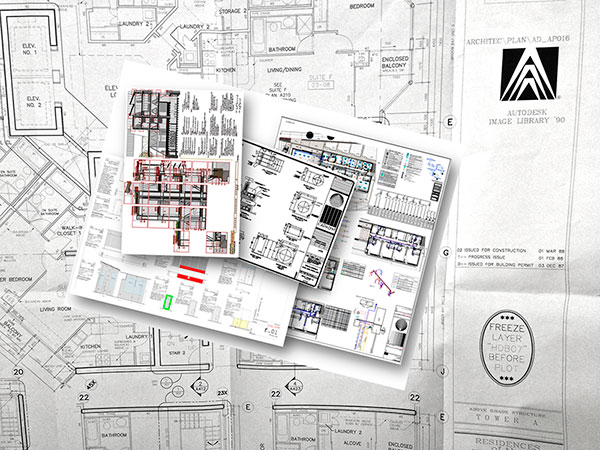

Рис. 13. САПР — высокая производительность и низкая стоимость печати




Рис. 14. Карты, геоинформационные системы (точная печать мелких деталей, яркие цвета), рекламные материалы (плакаты, постеры)

Сравнение с конкурентами

Печатников всегда волнует стоимость владения. Это важная составляющая бизнеса, которая входит в постоянные ежемесячные затраты и влияет на себестоимость продукции, а значит, и на ее конкурентноспособность. Для инженерных лазерных плоттеров это одна из самых важных проблем. Обычно поставщики настаивают на заключении сервисного контракта на постоянное обслуживание, который влечет за собой значительные ежегодные затраты и включает перечень большого количества деталей, которые требуют замены по мере выработки ресурса.

Финансовые расчеты, основанные на рыночных российских ценах, показывают, что разрыв в стоимости владения между плоттерами HP PageWide XL и инженерными плоттерами OCE, KIP, Seiko, Xerox оказывается весьма значительным. Каждый затраченный рубль на замену деталей добавляется в себестоимость каждого отпечатанного квадратного метра.

У плоттеров HP PageWide XL из деталей подлежит замене фактически только печатающая головка, ресурс которой превышает 700 км пробега при средней стоимости печатающей головки в районе 700 долл. Разница в ресурсах и стоимости владения оказывается огромной, в связи с чем можно говорить об отсутствии значимой конкуренции для технологии PageWide по этому параметру.

Одновременно с Hewlett-Packard разработки технологии однопроходной печати вели другие производители. Такие знаменитые компании, как Canon (OCE), Xerox, Delphax, Xante, а также ряд менее известных фирм, обратили внимание на технологию Memjet. Ее разработчики предрекали массовый переход на новую технологию.

Прошло несколько лет, но ничего принципиально нового на рынке печати не произошло. Причина здесь заключается не только в том, что рынок консервативен к новшествам, а в основах самой технологии. Например, у Memjet более широкая зона печати у печатающих модулей, по сравнению с технологией PageWide. При перемещении носителя печатающие модули Memjet менее точны и чувствительны к изменению позиции носителя печати.

Самое важное различие, касающееся технологии:

  • технология Memjet – это струйная печать чернилами на водной основе с красителями;
  • технология HP PageWide — это струйная печать пигментными чернилами.

Как считают в компании Hewlett Packard, что если бы они пошли тоже по этому пути, то это было бы серьёзной ошибкой. Конечно, пигментные чернила сложнее конструировать, чтобы сделать их совместимыми с традиционной печатающей головкой.

Только решения с пигментными чернилами на водной основе в результате обеспечили необходимые качества, чтобы соответствовать стандартам печати на инженерных принтерах:

  • точность линий и качество графики;
  • водо- и светоустойчивость, а также повышенная стойкость к размазыванию;

Водные чернила на основе красителей обычно ярче пигментных. На материалах с покрытием чернила на основе красителей ярче. Но на материалах без покрытия, для которых в первую очередь предназначены принтеры HP PageWide XL - ровно наоборот. Просто потому, что больше красителя впитывается в бумагу, а в пигментных чернилах пигменты остаются ближе к поверхности.

Стойкость к выцветанию является важным параметром. Отпечатки PageWide можно сдавать в архив. Чертежи и другие отпечатки по технологии Memjet будут выцветать, они не подлежат архивированию, иначе можно потерять наработки. Архивирование – это важная составляющая во всех сферах применения инженерных плоттеров.

Чтобы убедиться в преимуществах и оценить достоинства вышеописанной широкоформатной технологии HP PageWide XL, конечно, надо видеть аппараты в работе, когда они интегрированы в производственный процесс печати. Потенциальные пользователи сами должны пробовать печатать на материалах, применяемых на их производстве. Такие тесты можно провести в типографии компании «Автоним».

Технические характеристики, лекции и семинары самих разработчиков компании Hewlett-Packard, демонстрация плоттеров в работе убедили автора в совершенстве оборудования. Весь его потенциал еще не раскрыт, каждый проект и новый пользователь будут открывать новые возможности и расширять сферы применения.

Эпиграф статьи гласит: «Уж очень я какой-то идеальный получился.»

Героиня фильма комментирует: «Ничего, жизнь это поправит».

Можно с уверенностью утверждать, что практика и «…жизнь это поправит» только в сторону ещё более идеального мнения печатников о вышеописанной технике.

Компания Hewlett-Packard начала в этом году поставки плоттеров в ограниченное число стран. Было выбрано шесть стран, в том числе Россия. В каждой стране были отобраны наиболее успешные и лояльные к HP дилеры. В России выбрана компания «Автоним», которая уже 11 лет подряд является лидером по объему продаж плоттеров HP DesignJet. Компания стала авторизованным сертифицированным партнером по продвижению технологии HP PageWide XL в России.

Вопросы, связанные с применением данной технологии, можно послать в компанию «Автоним» или автору статьи (santonov@avtonim.ru).
